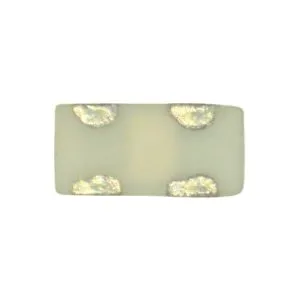

デュプレクサ

デュプレクサ

製品の特徴

- デュアルバンド分離：2.4~2.5GHz（ローバンド）と4.9~6GHz（ハイバンド）を正確に分離し、トランシーバー信号の干渉のない伝送を実現。
- 優れた電気的性能：低周波帯域挿入損失≤0.7dB、高周波帯域≤0.8dB、リターンロス≥10dB（低周波帯域）/ 12dB（高周波帯域）、高アイソレーション。
- 超小型サイズ：SMD-6Pパッケージ、わずか0.8 x 1.6mm、0603規格に適合し、PCBスペースを節約します。
- 安定性と信頼性：使用温度-40~+85℃、高温耐性、アンチエイジング、高品質のセラミックと金属電極材料を使用し、長寿命。

代表的なアプリケーション

- モバイル通信端末：スマートフォン、タブレットPC、サポートLTE/WCDMAマルチネットワーク標準信号トランシーバ分離。
- IoT端末：マルチバンドIoTゲートウェイ、デュアルバンド信号の効率的な切り替えと伝送を実現する無線通信モジュール。
- 車載通信：インテリジェントな車載端末、カーネットワーキングモジュール、車車間（V2V）および車車間（V2I）のデュアルバンド通信ニーズに対応。

説明

パラメーター・スクリーニング

ブランド名	HEKコード	頻度	サイズ	挿入損失	帯域外抑制	足運び

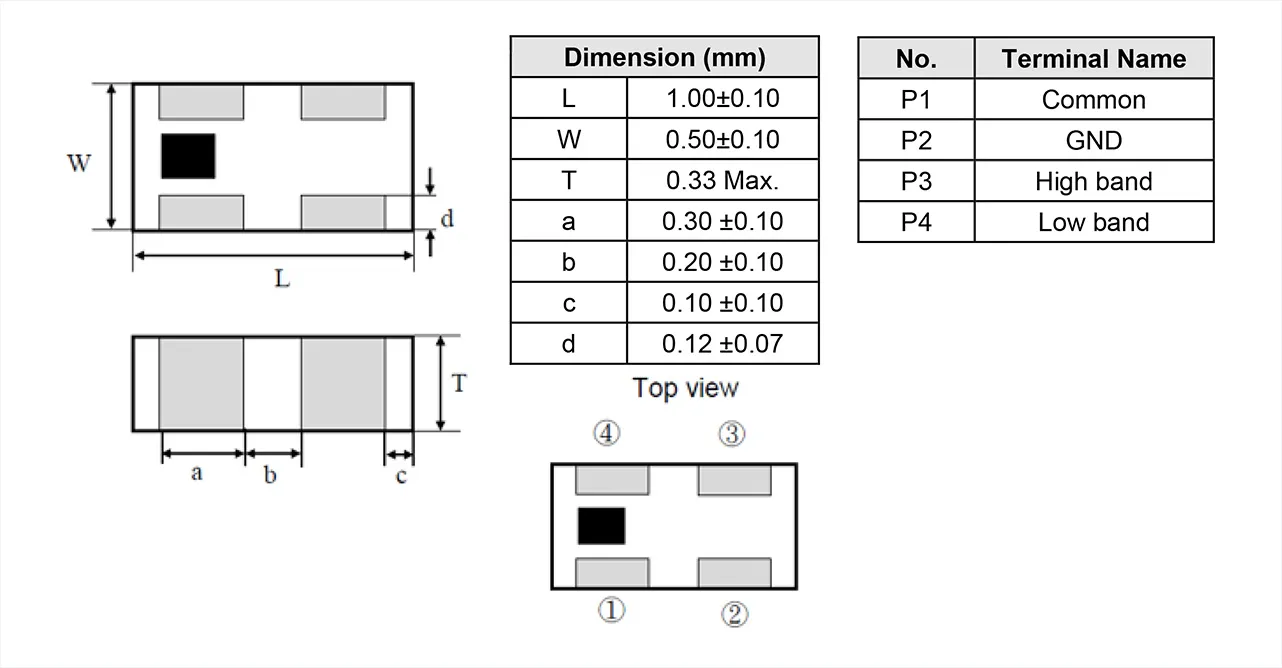

デュプレクサ	LDP1005R2455L201	LB: 2400~2500MHz (617~698MHz) HB: 4900~5950MHz	1.00.50.33mm	ロー・バンド。 0.5dB (最大) @617~698MHz 0.5dB（最大）@2400~2500MHz ハイバンド。 0.6dB（最大）@4900~5950 MHz	ロー・バンド。最低23dB @4800~6000 MHz 最低23dB @7200~7500 MHz ハイバンド。最低25dB @30~2400MHz 最低32dB @2400~2500MHz 最低23dB @2500~2690MHz 最低20dB @9800~11190MHz
デュプレクサ	LP1005R2455L202	LB: 2400~2500MHz HB: 4900~5950MHz	1.00.50.33mm	ロー・バンド。 0.5dB（最大）@2400~2500MHz ハイバンド。 0.6dB（最大）@4900~5950 MHz	ロー・バンド。最低23dB @4800~6000 MHz 最低23dB @7200~7500 MHz ハイバンド。最低25dB @30~2400MHz 最低32dB @2400~2500MHz 最低23dB @2500~2690MHz 最低20dB @9800~11190MHz

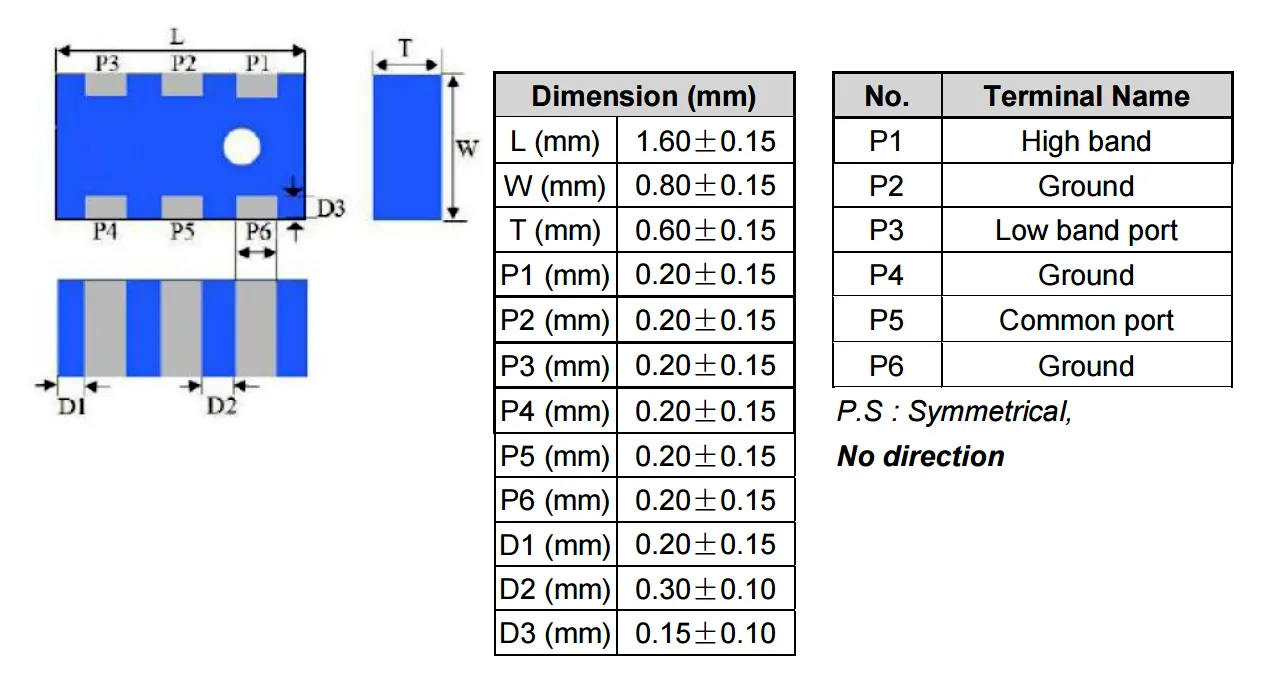

デュプレクサ	LP1608R2455L202	LB: 2400~2500MHz HB: 4900~6000MHz	1.60.80.6mm	ロー・バンド。最大0.7dB @2400~2500 MHz ハイバンド。最大0.8dB @4900~6000MHz	ロー・バンド。最低20dB @4800~5000MHz 最低20dB @7200~7500MHz ハイバンド。最低28dB @860~960MHz 最低23dB @1545~1605MHz 最低23dB @1710~1990MHz 最低28dB @2170MHz 最低8dB @8100MHz 最低15dB@8820~9800MHz 最小27dB@9800~11800MHz

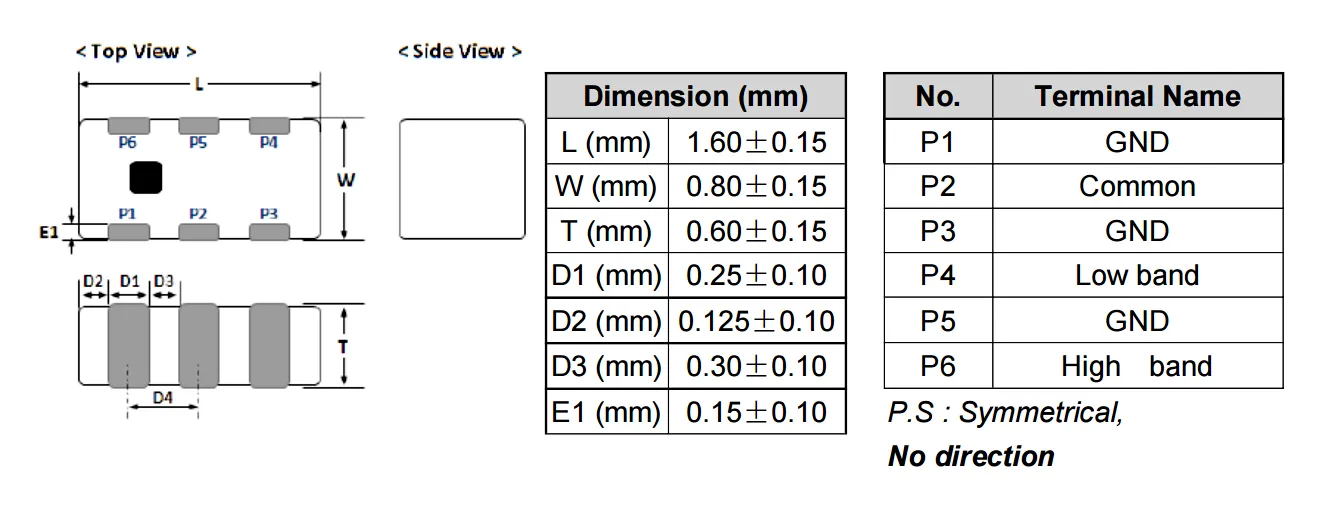

デュプレクサ	LP1608R2455L206	LB: 2400~2500MHz HB: 4900~6000MHz	1.60.80.6mm	ロー・バンド。最大0.5dB @2400~2500 MHz ハイバンド。最大0.75dB @4900~6000MHz	ロー・バンド。最低30dB @4800~5000MHz 最低32dB @7200~7500MHz ハイバンド。最低27dB @2400~2500MHz 最小27dB @10300~11700MHz 最低20dB @15450~16200MHz

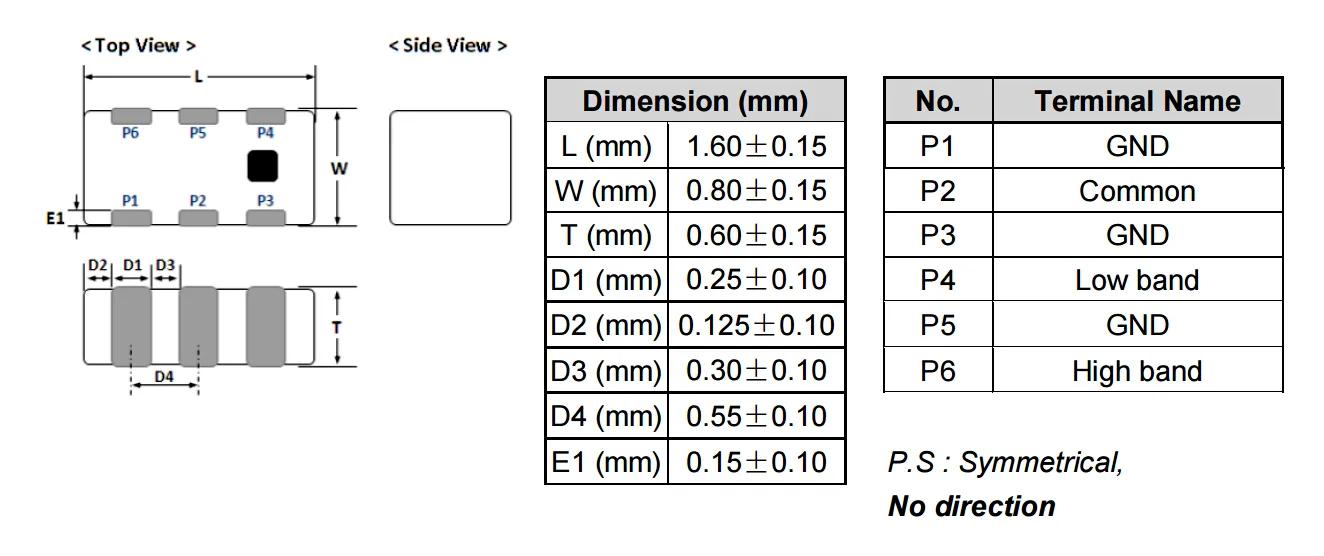

デュプレクサ	LP1608R2455L208	LB:2400~2500MHz HB:4900~6000MHz	1.60.80.6mm	ロー・バンド。 0.50dB（最大）@2400~2500MHz ハイバンド。 0.75dB（最大）@4900~6000MHz	ロー・バンド。 30dB(Min).4800~5000MHz 32dB(Min).7200~7500MHz ハイバンド。 26dB(Min).824~2170MHz 27dB(Min).2400~2500MHz 27dB(Min).10300~11700MHz 20dB(最小)15450~16200MHz

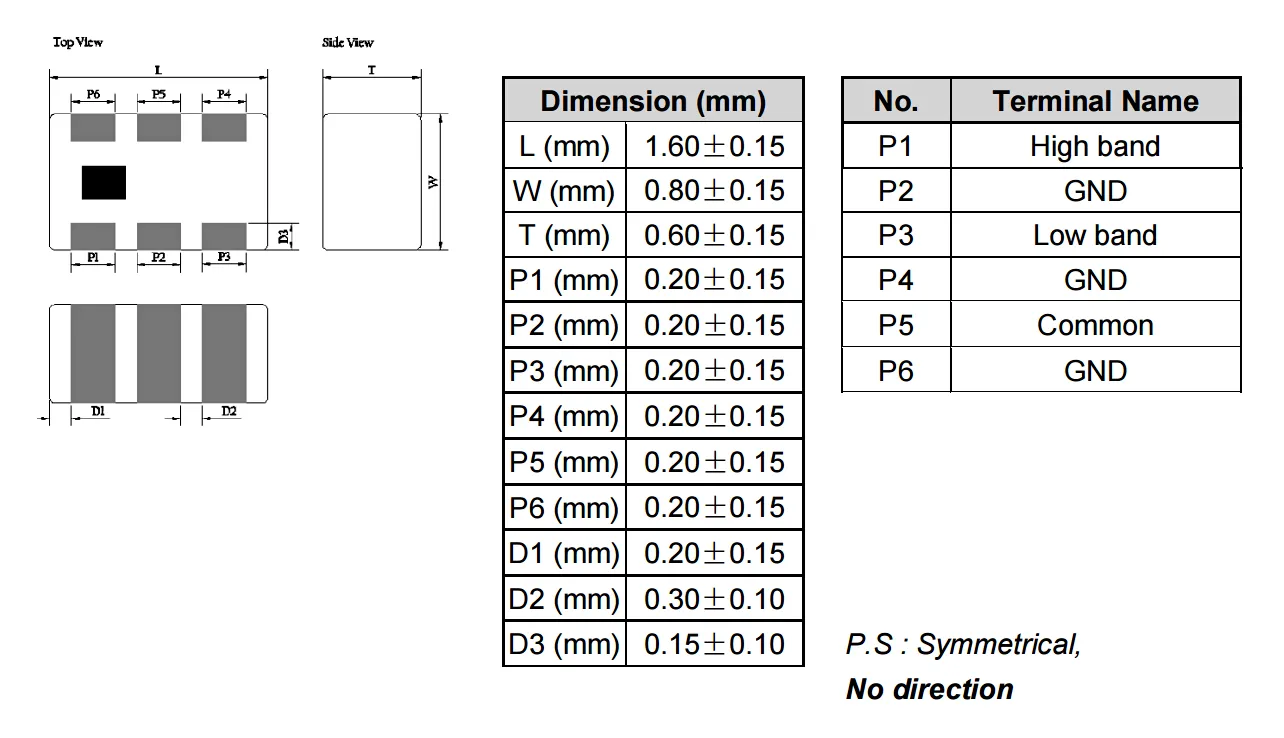

デュプレクサ	LP1608R2455L209	LB: 2400~2500MHz HB: 4900~6000MHz	1.60.80.6mm	ロー・バンド。 0.95dB (Max) at 25°C@2400~2500MHz ハイバンド。 0.90dB (Max) at 25°C@4900~6000MHz	ロー・バンド。 25dB(Min).700~960MHz 10dB(Min).960~1300MHz 28dB(Min).4800~5000MHz 25dB(Min).7200~7500MHz ハイバンド。 30dB(Min).1200~1500MHz 25dB(Min).1600~2000MHz 25dB(Min).2300~2700MHz 15dB(Min).2700~3000MHz 25dB(Min).10000~11800MHz 15dB(Min).15000~17700MHz
デュプレクサ	LP1608R2455L210	LB: 2400~2500MHz HB: 4900~6000MHz	1.60.80.6mm	ロー・バンド。 0.50dB（マックス）@2400~2500MHz ハイバンド。 0.75dB（マックス）@4900~6000MHz	ロー・バンド。 30dB(Min).4800~5000MHz 32dB(Min).7200~7500MHz ハイバンド。 27dB(Min).2400~2500MHz 27dB(Min).10300~11700MHz 20dB(最小)15450~16200MHz

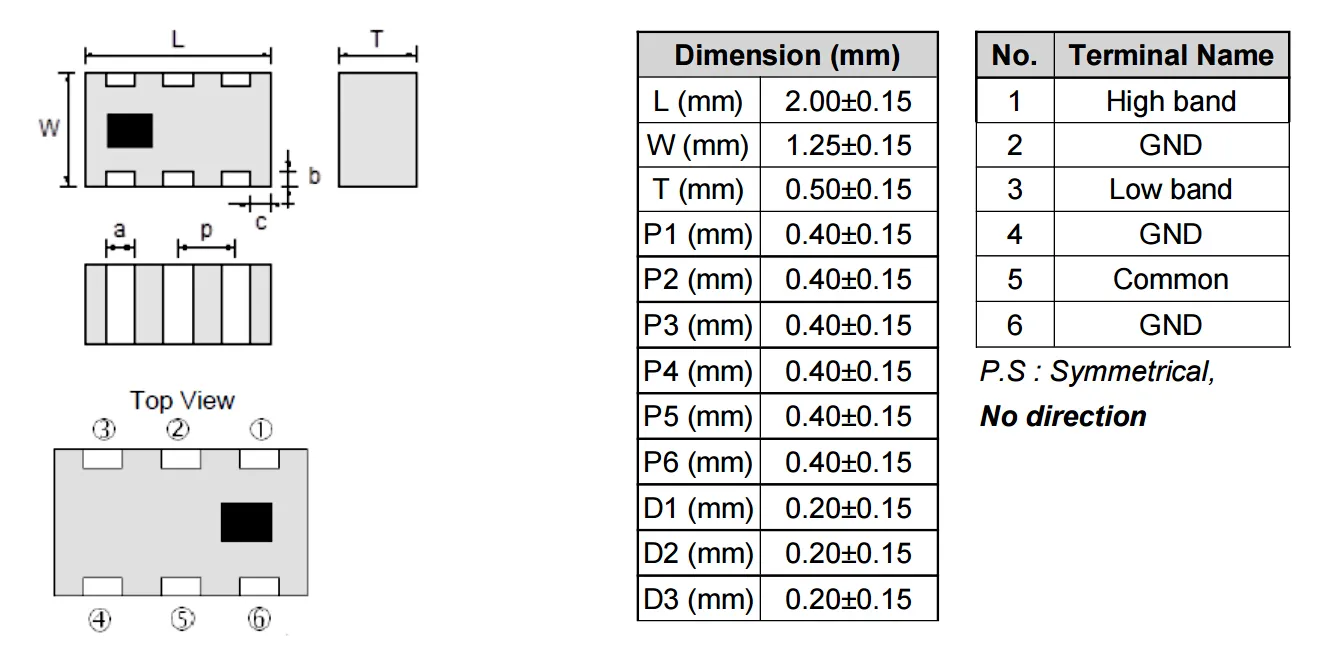

デュプレクサ	LP1608R2460L203	LB: 2400~2500MHz HB: 4900~7125MHz	1.60.80.65mm	ロー・バンド。最大0.85dB @2400~2500 MHz ハイバンド。最大1.05dB @4900~7125MHz	ローバンド。最低9dB @100~1000 MHz 最低30dB @4800~7125 MHz 最低30dB @7200~7500 MHz 最低20dB @7500~12500 MHz ハイバンド。最低35dB @100~1000 MHz 最低30dB @1000~2400 MHz 最低38dB @2400~2500 MHz 最低10dB @2500~3500 MHz 最低22dB @10340~14250 MHz 最低27dB @15510~17625 MHz 最低22dB @17625~21375 MHz

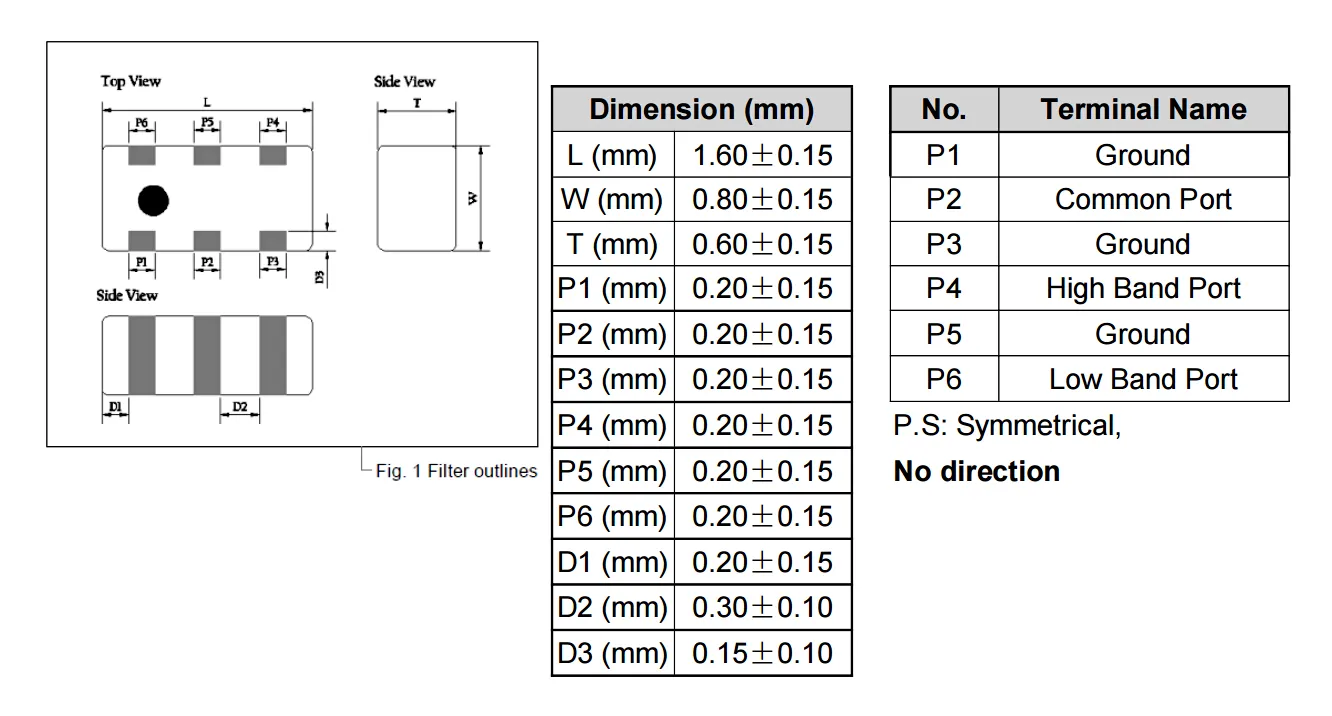

デュプレクサ	LP1608R1524L202	LB: 1570~1610MHz HB: 2400~2500MHz 4900~6000MHz	1.60.80.6mm	0.6dB typ. @1570~1610MHz 0.7dB typ. @2400~2500MHz 0.6dB typ. @4900~6000MHz	ロー・バンド。最低20dB @1570~1610MHz ハイバンド。最低18dB @2400~2500MHz 最低15dB @4900~6000MHz
